Kortslutningsmåler til 900V for solcelleinvertere

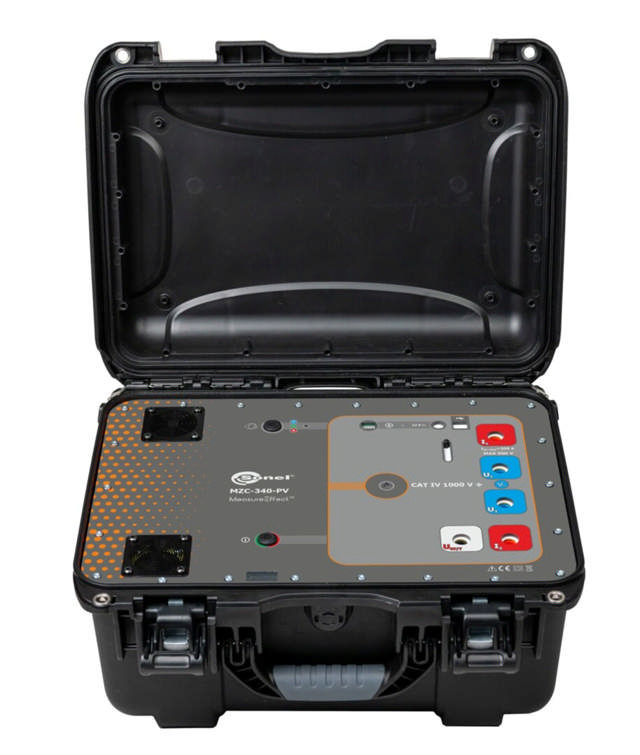

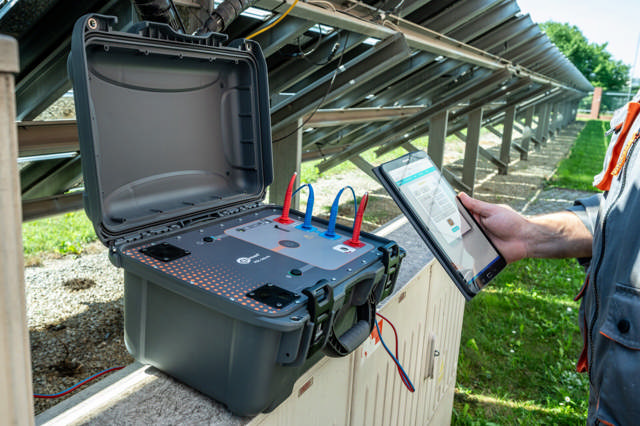

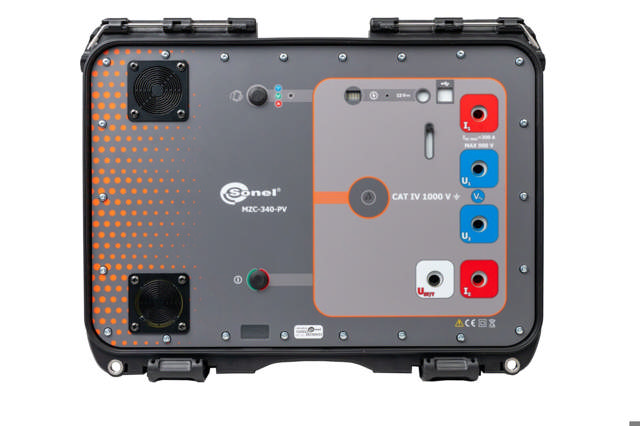

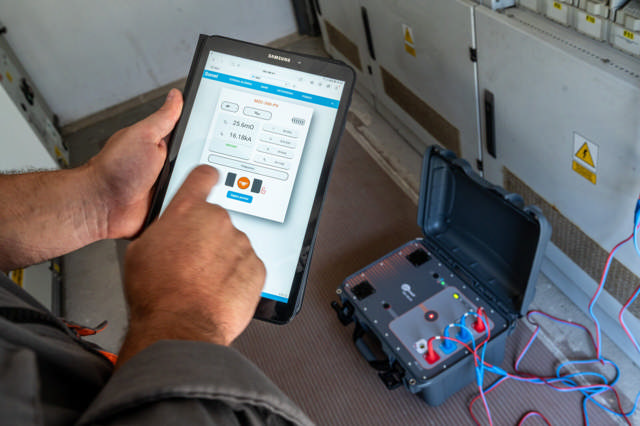

ELIT MZC-340-PV er en kortslutningsmåler for spenninger opp til 900 V AC medsikkerhetskategori CAT IV 1000 V og et effektivt ventilasjonssystem for jevn og effektiv drift uten nedetid. Instrumentet styres kun av en fjernkontroll da energien som frigjøres ved en nettspenning på 800-900 V AC kan utgjøre en fare for personellet som utfører målinger. Det er derfor MZC-340-PV kun styres trådløst. Nøkkelfunksjoner - Måling av meget lave kortslutningssløyfeimpedanser (med oppløsning 0,1 mΩ) med en strøm på 130 A ved 230 V; maks. 305 A ved 550 V AC og 250 A ved 900 V AC. - Målinger i installasjoner med nominelle spenninger: 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V, 460/800 V (fra 200 V opp til 900 V), og frekvenser 45...65 Hz. - Mulighet for å utføre målinger i kortslutningssystem: fase-fase, fase-PE, fase-N. - Differensiering mellom fase-spenning og interfase-spenning under beregning av kortslutningsstrøm. - 4p (firepolt) metode, testledninger krever ikke kalibrering (måling med strøm opp til 305 A). - Måling av motstand (RS) og reaktans (XS) komponenter. - Fjernkontroll. - Berøringsspenning og berøringsstøtspenning måling med motstand 1 kΩ. - AC-spenningsmåling i området 0...900 V. - Frekvensmåling 45,0...65,0 Hz. - Minne for 990 måleresultater, datatransmisjon via USB og Wi-Fi. - Strømforsyning: oppladbart batteri. Hva er inkludert? - Instrumentet - Dobbeltråds testledning 3 m (10 / 25 A) CAT IV 1000 V - 2x Kelvin-klemme, 1 kV, 25 A, CAT IV 1000 V - 2x høykraft pinneprobe 1 kV CAT IV 1000 V (banankontakter) - Strømkabel 230 V med IEC C7 plugg - Strømforsyning Z-19 - USB-kabel - M-6 bæretaske - Fabrikk-kalibreringssertifikat
