Solcelletester I-V kurver 1500V/40A

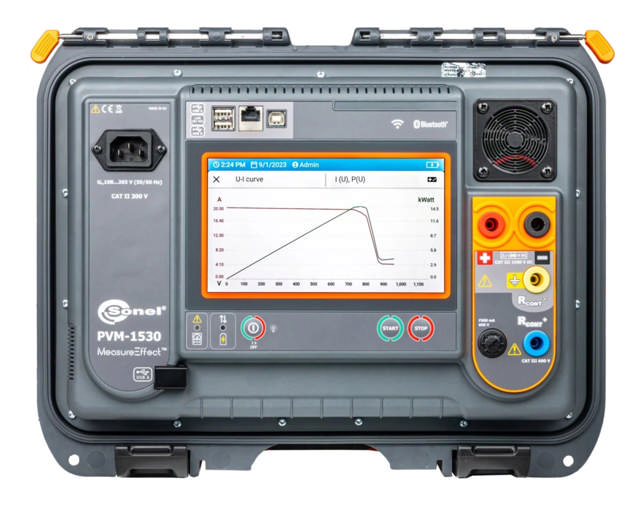

Profesjonelt måleinstrument for solcelleinstallasjoner opptil 1500 V ELIT PVM-1530 er et banebrytende måleinstrument for solcelleinstallasjoner opptil 1500 V, med et stort antall målefunksjoner. Det kan brukes til målinger i kategori 1 i henhold til IEC 62446-1. Det tillater måling av I-U-kurven for kategori 2 i henhold til IEC 62446-1. Videre konverterer det også målte parametere til STC-forhold i henhold til IEC 60891. Det er omfattende, men enkelt å bruke, og utfører feilfritt oppgavene sine i testingen av sikkerhets- og effektivitetparametere for solcelleinstallasjoner. **Funksjoner** - Kan brukes for målinger i kategori 1 i henhold til IEC 62446-1. - Tillater måling av I-U-kurven for kategori 2 i henhold til IEC 62446-1. - Muliggjør måling av solcellepaneler, inkludert bifaciale og høy-effektpaneler. - Mulig å lage automatiske testprosedyrer. - Konverterer målte parametere til STC-forhold i henhold til IEC 60891 i samarbeid med IRM-1 solstråling- og temperaturmåler. (opsjon) - reSYNC-funksjon – automatisk fullføring av resultater med miljøparametere og deres konvertering til STC-forhold etter gjenoppretting av forbindelse med IRM-1. - Egen antenne sikrer samarbeid med IRM-1-måleren over lange avstander. - Innebygd Bluetooth og Wi-Fi for kommunikasjon med eksterne enheter. - Stort minne med struktur for målinger. - Stor berøringsskjerm for god synlighet i sterkt sollys. **Målte parametere** - Måling av I-U- og P-U-karakteristikker. Konvertering til STC-forhold. - Åpen krets spenning av PV-panelet eller en string med paneler, opptil 1500 V DC. - RMS-spenning av AC-nettverket opptil 1000 V med frekvensmåling. - Kortslutningsstrøm av et PV-panel eller kjede med paneler - opptil 40 A DC. - Isolasjonsmotstand på PV-paneler - målespenning på 250, 500, 1000, 1500 V DC, samtidig måling av to verdier: RISO+ og RISO-. - Isolasjonsmotstand på AC-siden - målespenning 250, 500, 1000 V DC. - Motstand på beskyttende ledere og muliggjøring med ± 200 mA strøm. - Måling av driftsstrøm fra PV-panelet og AC-strøm - alt med CMP-1015-PV måler.(opsjon) - AC/DC effektmåling. - Test av bypass-dioder, automatisk polaritetsdeteksjon. - Test av blokkeringdioder med 1000, 1500 V DC spenning. **Kat. 1 målinger og I-U karakteristikker** PVM-1530 er et banebrytende måleinstrument for solcelleinstallasjoner opptil 1500 V med et stort antall målefunksjoner. Valg av funksjoner skjer via berøringsskjermen. Skjermen er stor, fargerik og med sterk bakgrunnsbelysning, slik at drift i fullt sollys ikke er et problem. Den omfattende strukturen i minnet reduserer betydelig tiden for å forberede dokumentasjonen etter målingene. **Tetthet og holdbarhet** Måleinstrumentene fungerer godt under tøffe miljøforhold. PVM-1530s hus er robust og tett når det er lukket, noe som lett sikrer at måleren er beskyttet under måling. **Kommunikasjon og programvare** Måledata fra PVM-1530 kan overføres til en datamaskin via kabel eller trådløs kommunikasjon. Lagret data kan lagres i populære formater og skrives ut ved hjelp av Sonel Reader. For å generere rapporter om elektrisk sjokkbeskyttelse kan den valgfrie programvaren: Sonel Reports Plus brukes. **Problemer? reSYNC!** Det kan hende at PVM-1530 under målingene beveger seg så langt unna IRM-1 at kommunikasjonen mellom dem går tapt. Hvis målingene fortsetter, vil resultatene automatisk bli supplert med miljøparametere, som i mellomtiden ble registrert av IRM-1 i sitt midlertidige minne, og konvertert til STC-forhold etter at forbindelsen gjenopprettes.
